Antichi mulini del territorio livornese
di Roberto Branchetti e Mario Taddei


   3  1  3  4  5  4   (p.2 di 5)


Cap. I - Introduzione storica e tecnologia del mulino  (...continua...)

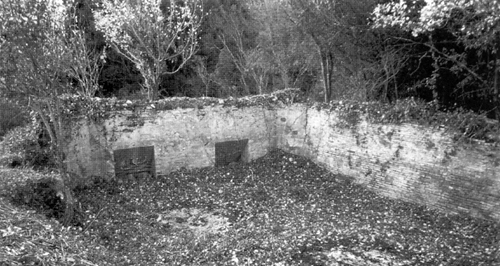

Fig. 18 — Bottaccio Mulino del Botro di Pietra, (Val di Chioma).

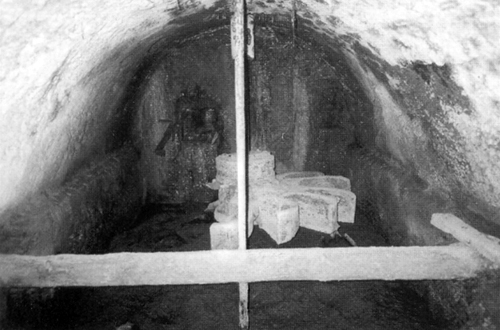

Fig. 19 — Carcerario con ritrecine (camera della ruota).

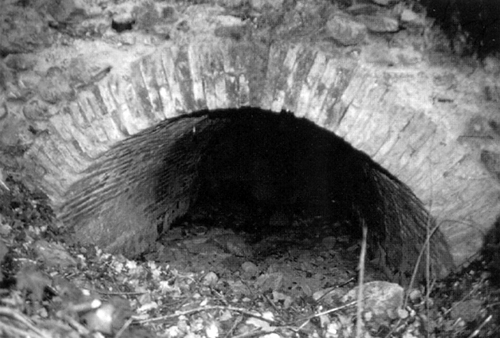

Fig. 20 — Porta di scarico (rifiuto) del Carcerario priva di pareti (Mulino del Botro di Pietra, Val di Chioma).

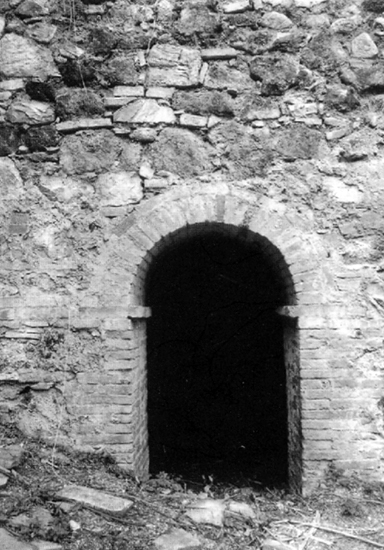

Fig. 21 — Porta di scarico (rifiuto) del carcerario con parete (Mulino di Cima, Botro Sanguigna - Gabbro).

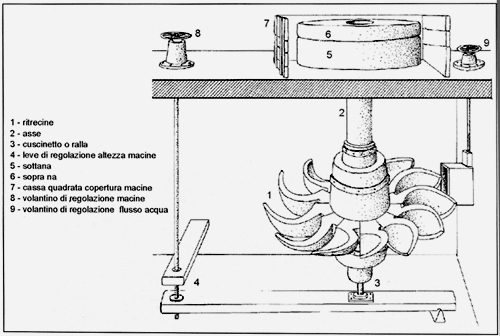

Fig. 22— Ruota orizzontale o ritrecine.

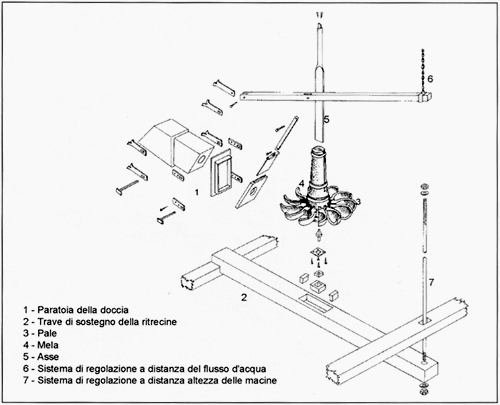

Fig. 23 — Particolari della ritrecine con i suoi accessori.

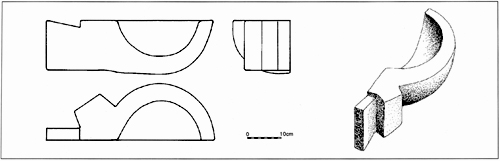

Fig. 24 — Pala o cucchiaio della ritrecine.

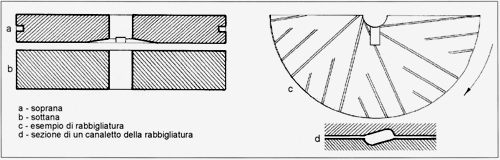

Fig. 25 — Macine.

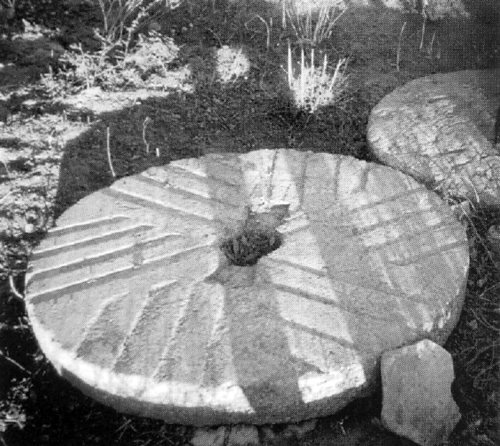

Fig. 26— Macina superiore (soprana).


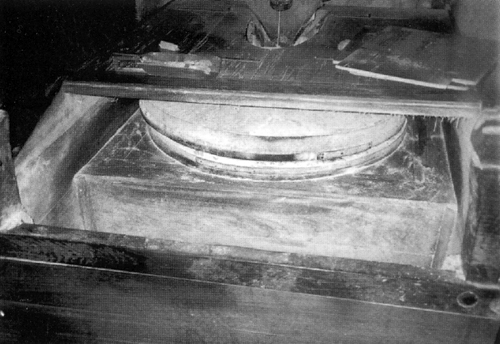

Fig. 27— Palmento completo.

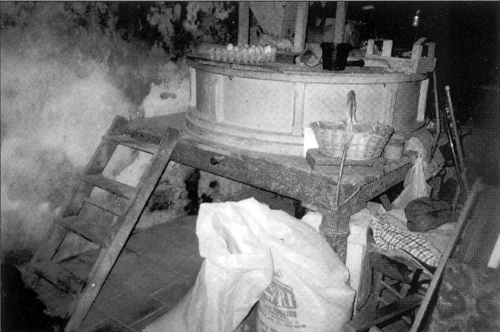

Fig. 28— Cassa di copertura del palmento di forma circolare.

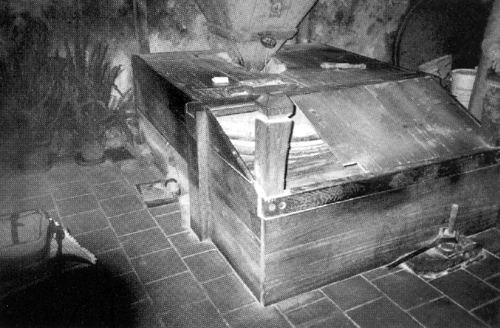

Fig. 29— Cassa di copertura del palmento di forma quadrata.

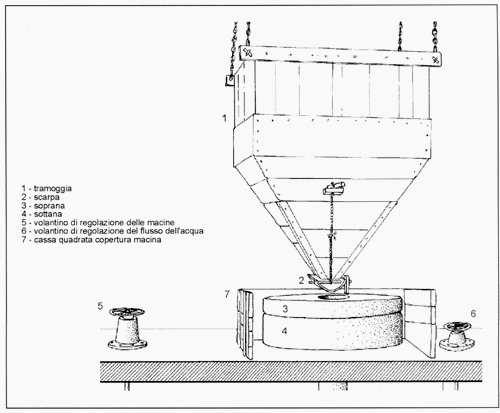

Fig. 30 — Piano delle macine.

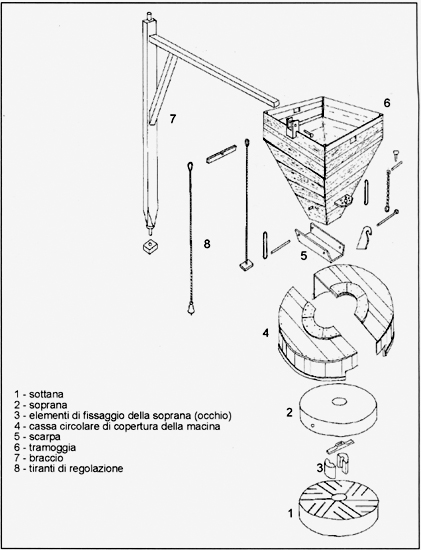

Fig. 31 — Macine e tramoggia (particolari dei componenti).

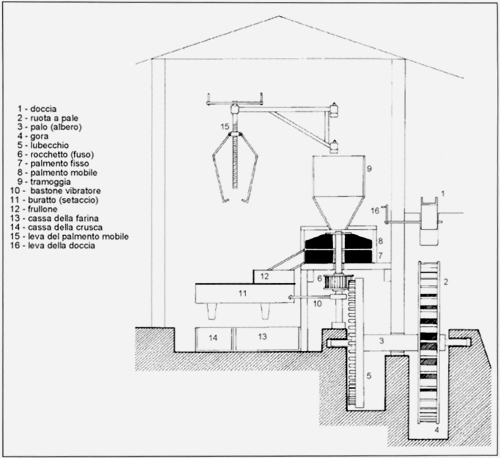

Fig. 32 — Mulino a ruota verticale.

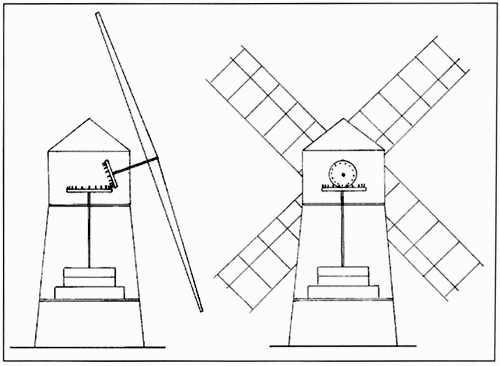

Fig. 33 — Schema di un mulino a vento a torre.

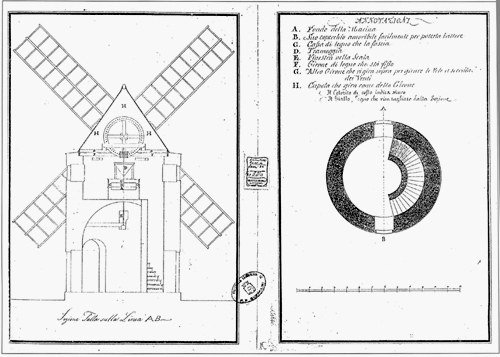

Fig. 34— Disegno di un mulino a vento del livornese (Villa Conti, Ardenza). CDRVLi, Raccolta Minutelli.
